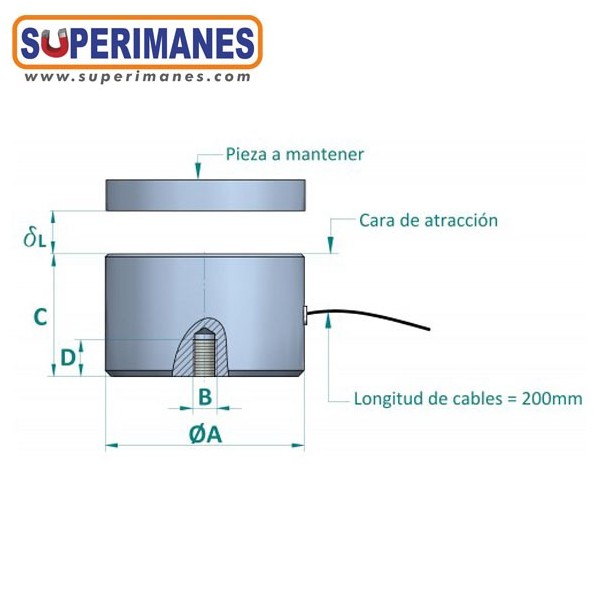

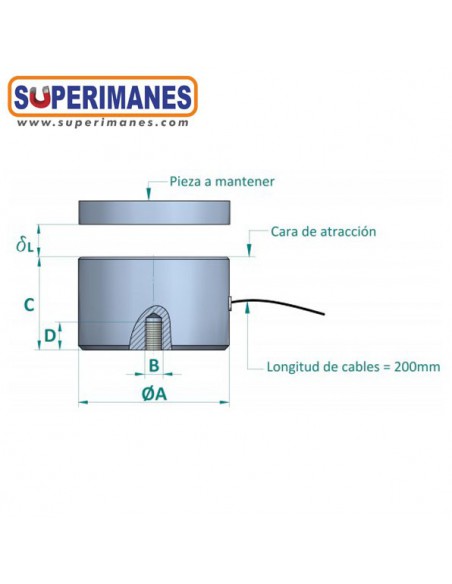

ELECTROIMÁN PERMANENTE Ø 30x32mm Ampliar

ELECTROIMÁN PERMANENTE Ø 30x32mm

Ventosa magnética circular, Ø 30 mm

Electroimán de corriente continua, 24 V

Electropermanente

Más detalles

ELECTR-PERM-D-30-32

44,38 €

Descripción:

Electroimán circular electropermanente con gran fuerza de retención y consumo de corriente moderado con un diámetro de 30mm y altura de 32mm. A diferencia de los otros electroimanes este tipo de electroimán está activo magnéticamente hasta que se desactiva su magnetismo al darle corriente.

Electroimán que transformar la energía eléctrica en energía mecánica. Diseñado para la manipulación y transporte de piezas metálicas y ferromagnéticas en robótica industrial, posicionamiento de piezas, cierres de puertas y cortafuegos, aireación o otros dispositivos, maquinarias, etc. Electroimanes para las necesidades especiales de cada sector. Los principales sectores de aplicación son:

  • Seguridad y transporte: dispositivos de cierre, puertas automáticas o corta-fuegos.
  • Ascensores y montacargas: sensores, escaleras, rampas o equipos de señalización y transporte.
  • Envase y embalaje:  maquinaria para el etiquetado y envase o dispensadores automáticos.
  • Medicina: aparatos de radiología, diálisis, dosificadores o respiración artificial.
  • Robótica y maquinaria: robots industriales, motores, prensas, electrodomésticos, maquinaria textil y hornos industriales.
  • Espectaculos: teatros, mágia, escenografía.


Los productos se adjuntan a las normas para baja tensión 73/23 CEE.

El cumplimiento de las normas de compatibilidad electromagnética 89/366 CEE debe ser asegurado por el usuario.

Especificaciones técnicas:

Diámetro: 30 mm

Alto: 32,5 mm

Consumo:  25 W

Corriente: 24 V continua

Métrica: M4

Peso: 1,7 kg

Grado de protección: IP65

Clase térmica: B (130º)

Tensión nominal: 24V DC

Factor de marcha normalizado: ED 20%

Tabla fuerzas según grosor hierro:

Espesor de la pieza Entrehierro (mm) δL
a mantener (mm) 0 0,2 0,5
1 46 (N) 34 (N) 22 (N)
3 181 (N) 74 (N) 22 (N)
10 181 (N) 74 (N) 22 (N)



Espesor de la pieza Fuerza (kgf)
a mantener (mm) 0
1 4,6 (Kg)
3 18,1 (Kg)
10 18,1 (Kg)


Polarización: Cable rojo +VDC / Cable negro -VDC

Activar solo en contacto con la pieza metálica.  Sin límites de maniobras, funcionamiento intensivo. Servicio permanente.

Gran fuerza de retención con consumo moderado de corriente. Alimentación en corriente continua.
